Kuvaus
FA Kotelo 8M on Suomessa valmistettu 28.5 litrainen refleksikotelo 8″ bassolle.
Ajatus näiden koteloiden valmistamisesta heräsi kun aloitimme PHD Audion maahantuonnin. Ensimmäisen tuote-erän saavuttua testasimme subwoofereita erilaisissa koteloissa joita mallinsimme kotelosuunnittelulla. Mikä versio on käytännössä toimivin millekin subwooferille.
Tämän projekti aikana valmistimme useita erilaisia koteloita ja löysimme ne mielestämme parhaiten toimivat koot ja viritystaajuudet kullekin subwooferille. Suljettuja pieniä 8″ koteloita on markkinoilla tarjolla, mutta hyviä refleksikoteloita 8″ elementeille ei oikein ole. Päätimme aloittaa niiden valmistamisen itse. Halusimme että kotelo on malliltaan myös hieman tavallisesta poikkeava, mahdollisimman matala korkeudeltaan ja kapea leveydeltään kuitenkin niin että elementti ja aeroport sopivat samalle seinälle.
Tällä muodolla kaikki muut sivut kotelosta voivat olla kiinni jossain muussa pinnassa kun se sijoitetaan autoon. Vain elementtiseinä tarvitsee etupuolelleen tilaa jotta elementti mahtuu liikkumaan ja putki hengittämään kunnolla. Ja kaikki muut seinät kestävät taatusti kolhuja ja kuormaa vaikka lastaisit tavaratilaan mitä tahansa.
Alusta asti oli selvä valinta, että kotelot tehdään suomalaisesta koivuvanerista, ei MDF-levystä eikä lastulevystä. Kotelosta tulee joka tapauksessa hintavampi kuin Puolassa tai Kiinassa valmistetuista lastulevy- ja mdf-koteloista. Joten sama tehdä sitten kerralla myös paremmasta materiaalista joka kestää vaikka isältä pojalle.
FA Koteloiden valmistuksessa käytetään 21 mm suomalaista koivuvaneria. Vaneri tulee valmiiksi leikattuina kappaleina meille tavarantoimittajalta. Kasaus alusta loppuun ja verhoilu tehdään käsityönä asentamossamme.

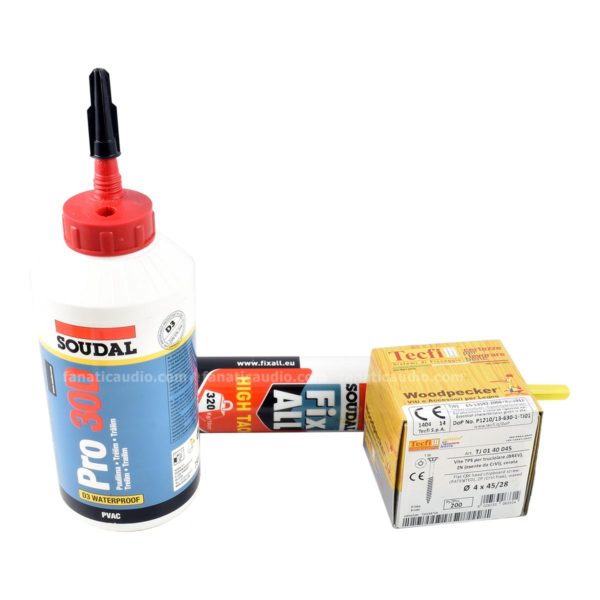

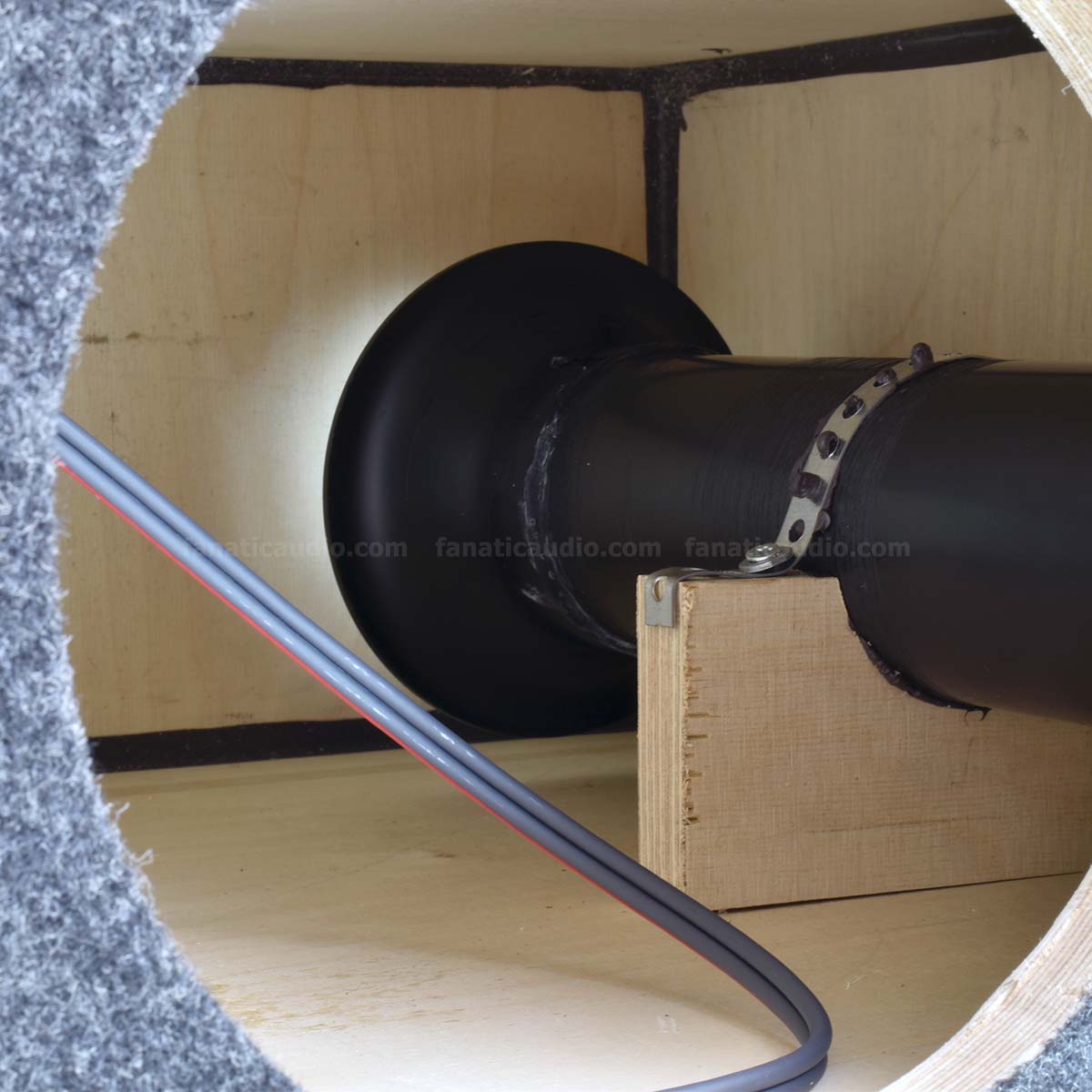

Koteloiden saumat liimataan vedenkestävällä Soudal Pro 30D PVAc-liimalla. Kasauksessa käytetään riittävästi Tecfi Woodpecker ruuveja. Kotelon saumat tiivistetään sisäpuolelta FixAll High Tack liima-ja saumausmassalla. Aeroport kasataan hiomalla tartuntapinnat ja liimaamalla putki kasaan Bilteman moneen käyttöön erittäin hyväksi todetulla pikaliimalla. Putkelle on kotelon sisällä vanerista valmistettu tuki, johon putki kiinnitetään sisäpään läheltä liimamassalla ja reikäpannalla. Näin putki pysyy taatusti paikoillaan kotelossa ja tällä vähennetään torvipäiden ja putken välisen liitoksen rasitusta.

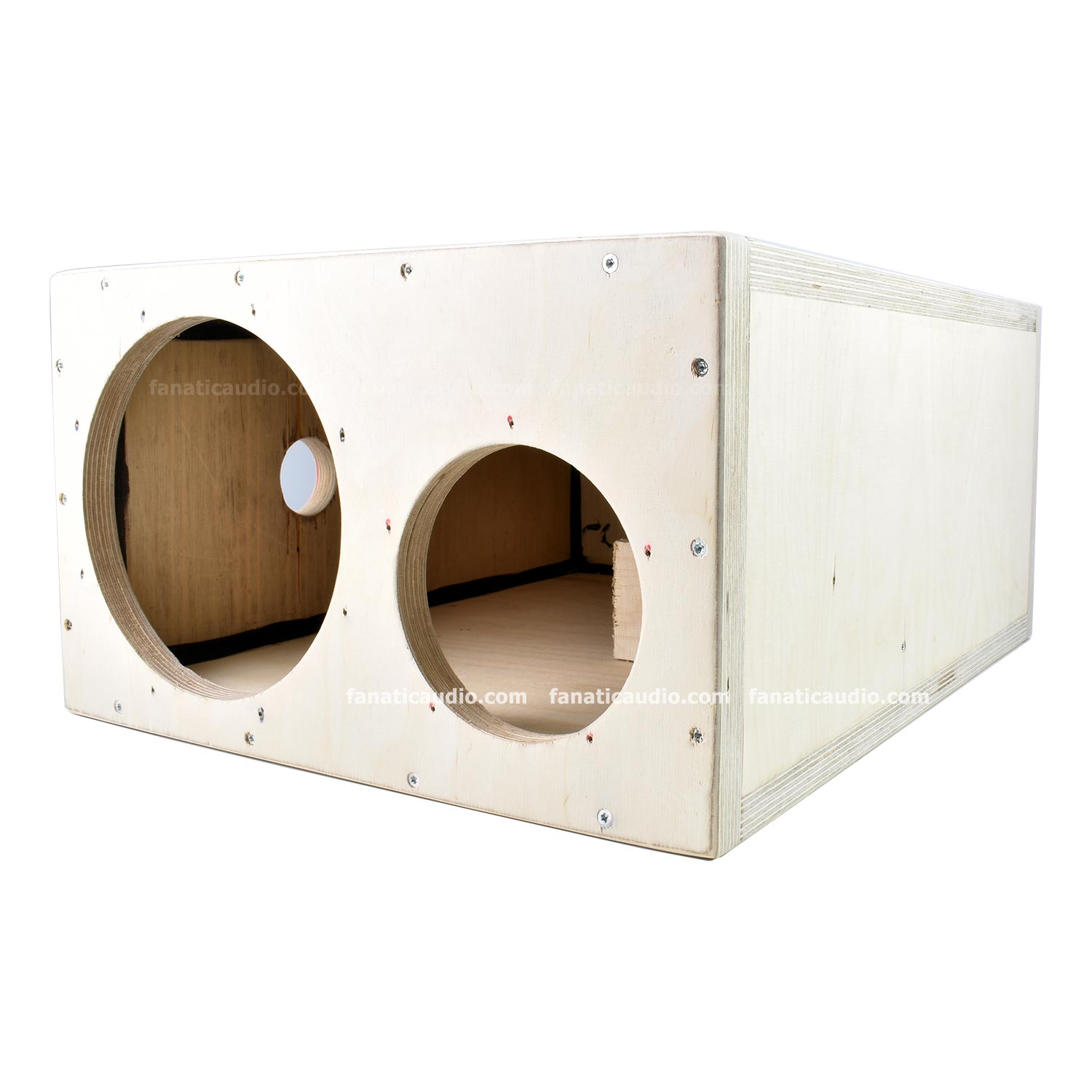

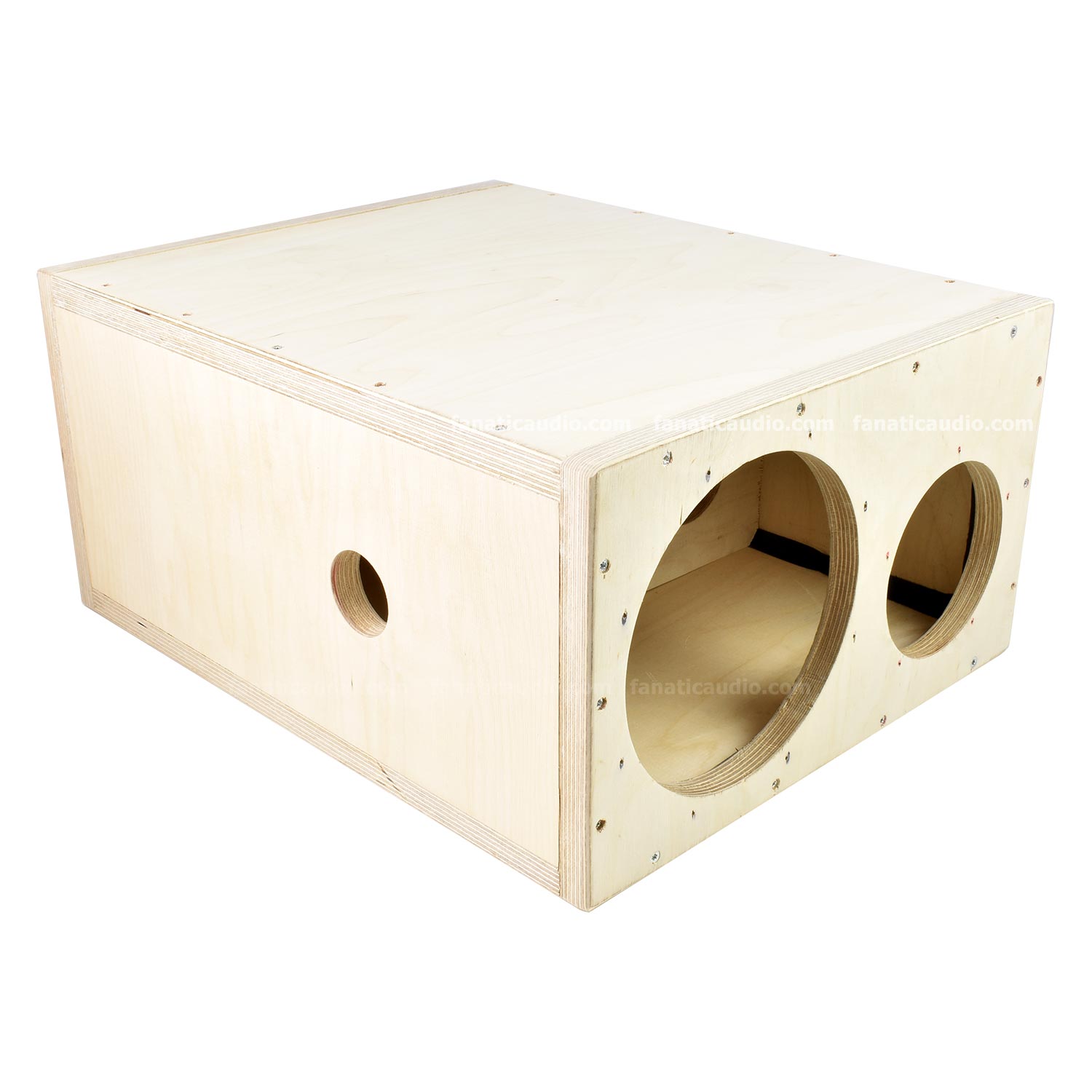

Terminaalin ja refleksiputken aukko tehdään reikäsahalla ja elementin aukko tehdään yläjyrsimellä. Puuvalmiin kotelon kaikki ulkoreunat pyöristetään jyrsimellä, jotta verhoilu kestää paremmin kun kotelossa ei ole teräviä kulmia ja nurkkia.

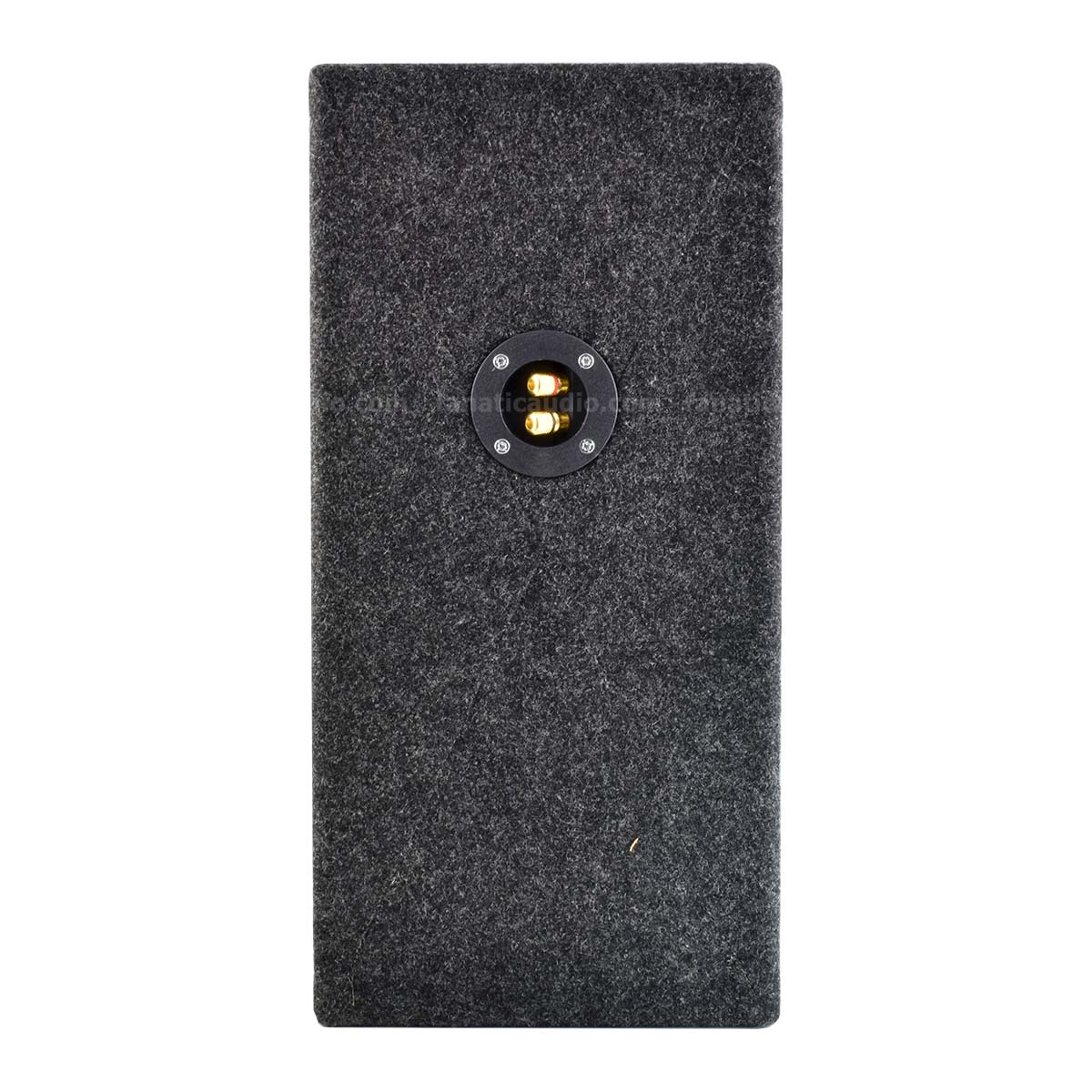

Verhoiluun käytämme samaa USA:ssa valmistettua verhoiluhuopaa jota myymme liikkeessämme ja verkkokaupassamme metritavarana. Huopa liimataan kiinni Stinger SAS sprayliimalla. Kotelossa on valmiina kaiutinterminaali, johon on tinattu kiinni FOUR Connect 2.5 mm² OFC-kaiutinkaapeli. Elementin kiinnitystä varten kotelossa on porattuna 8 kpl reikiä 2.5 mm terällä. Mukana on myös 8 kpl hyviä puuruuveja T25 pallokannalla joilla elementin saa tukevasti kiinni.
Reikäjako käy suoraan PHD Audion elementteihin, jos oman elementtisi reikäjako on erilainen, voit porata uudet reiät. Ylimääräiset elementin laipan alle jäävät reiät eivät haittaa mitään, halutessasi voit toki ne tiivistää hammastikulla ja puuliimalla umpeenkin. Elementin asennusaukko 185 mm on sen kokoinen että siihen mahtuu viilaamatta jokainen 8″ subwoofer mitä olemme kokeilleet. Aukko on myös joillekin hyvin pienellä asennusaukolla oleville elementeille liiankin suuri joten varmista että elementtisi käy tähän koteloon. Jos elementissäsi on pieni asennusaukko, ole tarkkana että elementti tulee aukon keskelle.
Tästä kotelosta on saatavilla myös pienempi versio FA Kotelo 8S.
Ominaisuudet:
- refleksikotelo 8″ elementille
- tilavuus 28.5 litraa
- materiaali 21 mm suomalainen koivuvaneri
- saumat liimattu vedenkestävällä Soudal Pro 30D liimalla
- kasattu Tecfi Woodpecker ruuveilla
- liitinterminaali johon käy banaaniliittimet ja paljaat kaapelit
- terminaalissa valmiiksi tinattuna 2.5 mm² OFC-kaiutinkaapeli
- verhoiltu tummanharmaalla verhoiluhuovalla

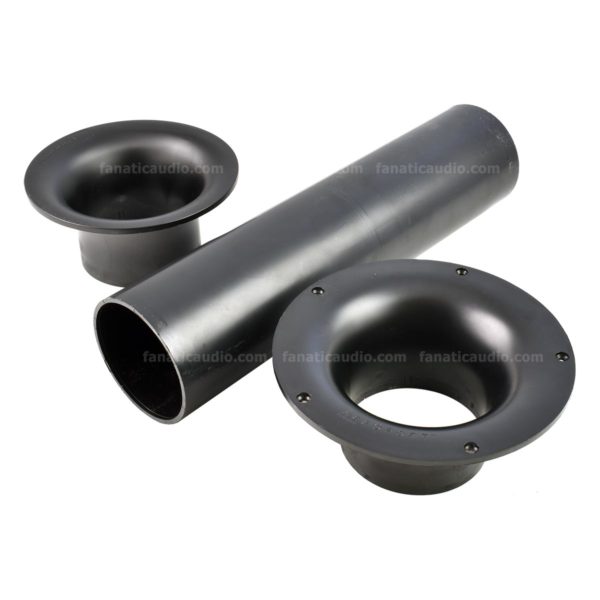

- refleksiputkena 3″ Aeroport, pituus 40 cm, viritystaajuus 31 Hz
- elementin asennusreiän halkaisija 185 mm
- elementin maksimisyvyys 470 mm
- kotelon paino 10.5 kg
- kotelon ulkomitat K x L x S: 238 x 400 x 495 mm
Laskimme materiaalit mitä koteloon kuluu. Tässä yhteenveto:
- vanerikappaleet leikattuna: 55,00 €
- terminaali 4-600813: 6,90 €
- kaiutinkaapeli 4-800241: 1,00 €
- Aeroport 3 refleksiputki: 21,90 €
- verhoiluhuopa tummanharmaa 2 metri: 25,80 €
- sprayliima Stinger SAS 1 pullo: 13,90 €
- ruuvit, puuliima, liimamassa, reikäpanta, tina, pikaliima jne pientarvikkeet: 10 €
- TARVIKKEET YHTEENSÄ: 134,50 €
Jos valmis kotelo tuntuu liian kalliilta, tuotekuvauksessa ja tuossa ylhäällä olevassa listassa on ostoslista kotelon tekemiseen itse. Tässä vielä kappaleiden mitat tee-se-itse-miehille:
Materiaalina 21 mm vaneri
- etuseinä ja takaseinä 400 x 238 mm
- sivuseinät 196 x 452 mm
- pohjalevy ja kansilevy 400 x 452 mm
Refleksikotelon tuen rakennusohje ja Aeroport-putken liimausohje löytyy Youtube-kanavaltamme TÄÄLLÄ.
Kotelon verhoiluun ohje löytyy myös Youtube-kanavaltamme TÄÄLLÄ.
Teemme koteloita 8 kappaleen sarjoissa, se mahdollistaa selvästi nopeamman työskentelyn per kotelo, kun saman työvaiheen voi tehdä jokaiseen koteloon peräkkäin. Kellotimme työajat jokaiselle työvaiheelle jotta saimme tietää todellisen työajan koteloa kohden tällä tavalla millä me halusimme kotelot tehdä. Todellinen aika koteloa kohden tällaisessa piensarjassa on reilut kaksi tuntia per kotelo. Tähän aikaan ei laskettu työpisteen siivouksia, sprayliiman kuivumisen odotteluja eikä työkalujen etsimisiä vaan pelkkä työvaiheiden tekeminen.
Näitä koteloita valmistetaan pienissä erissä sitä mukaan kun niitä tarvitaan. Jos saldoa on ostettavissa verkkokaupassa, koteloa on heti varastossa. Jos kotelo on loppu ja sellaisen haluat, ilmoittaudu odotuslistalle. Mitä useampi ilmoittaa kiinnostuksestaan, sitä nopeammin teemme seuraavan erän.
