Kuvaus

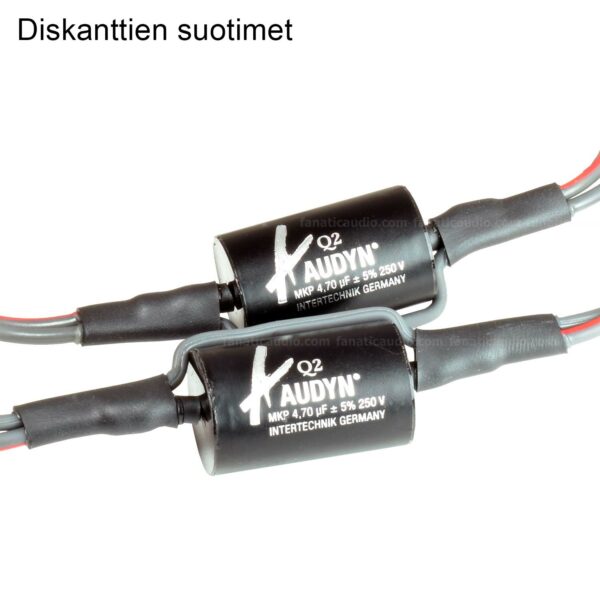

FA DIY 2-tie InLine jakosuotimet ovat laadukas ja toimiva ratkaisu monille kaiuttimille.

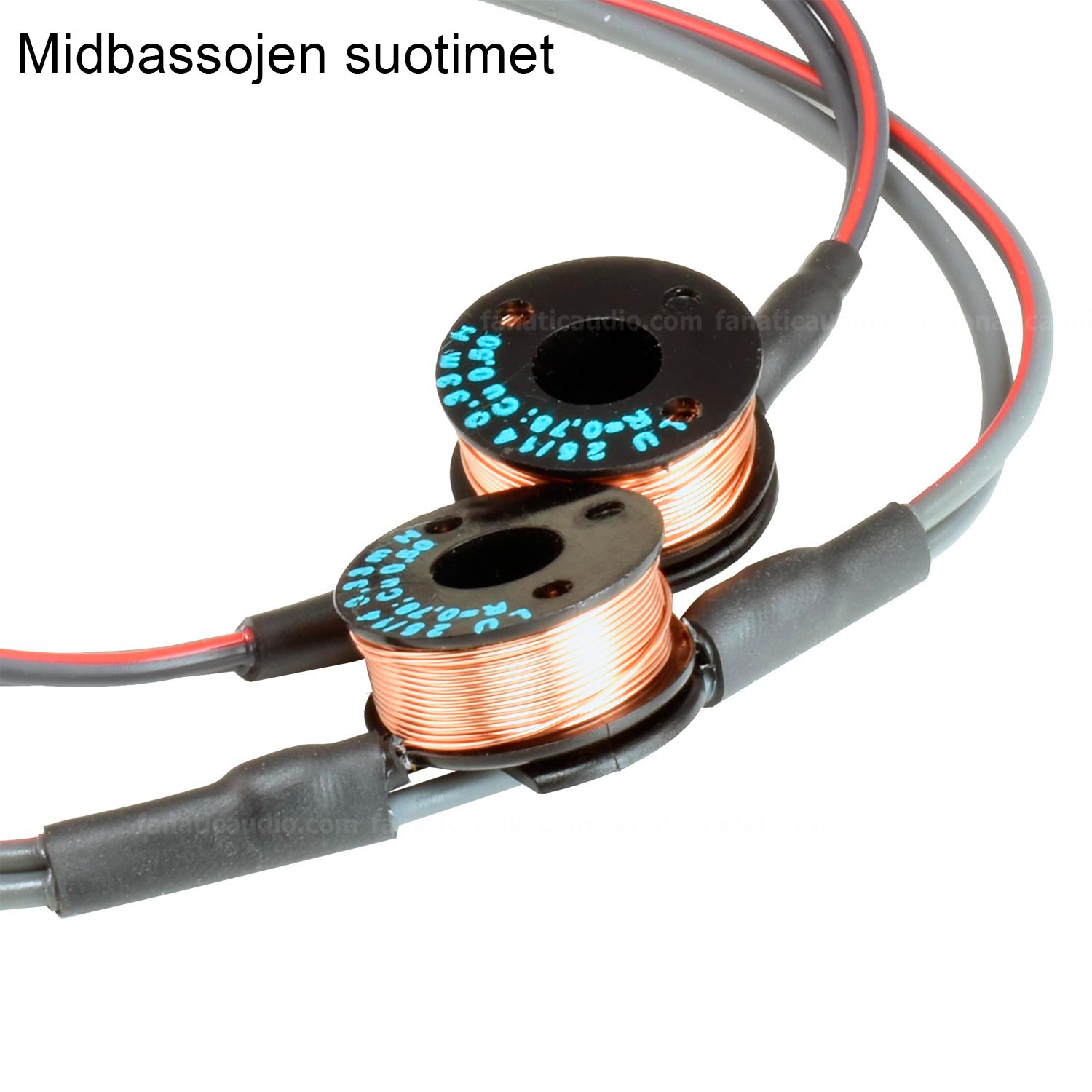

Nämä jakosuotimet on valmistettu erittäin laadukkaista osista, joiden tasoisia harvoin näkee paremmankaan luokan autokaiutinsarjoissa. Diskantin suotimena toimii Audyn Q2-sarjan 4.7 µF MKP-kondensaattori jonka jännitteenkesto on 250 V. Midbassokaiuttimen suotimena toimii Intertechnik LU25-sarjan 0.33 mH ilmasydänkela joka on käämitty 0.5 mm² kuparilangasta.

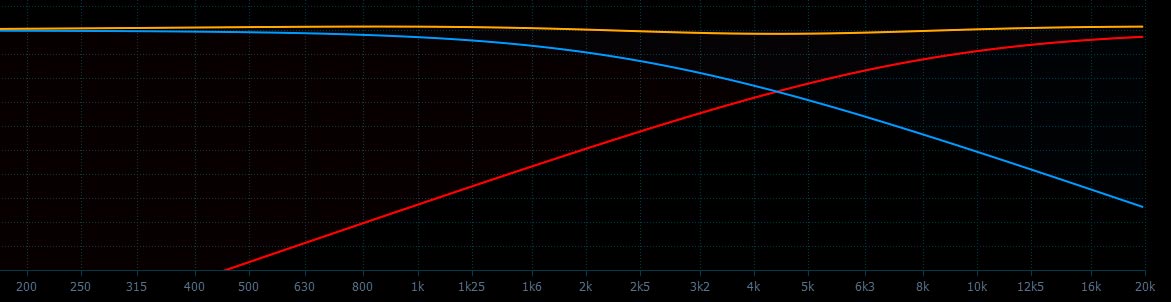

Näillä komponenteilla saadaan ensimmäisen asteen suotimet ( 6dB/oct ) joiden jakotaajuudet ovat noin 2 kHz ja 8 kHz. Koska jako on loiva, suotimien vaste on hyvin tasainen koko taajuusalueella. Oletusarvona että kaiuttimet ovat noin 4Ω elementtejä.
Loivilla jaoilla ja passiivisuotimilla olemme saaneet monia kaiutinsarjoja toimimaan passiivikäytössä jopa paremmin kuin monien sarjojen omilla suotimilla. Asentamossamme olemme monesti asentaneet hyviäkin erillissarjoja joiden omissa suotimissa on ollut ongelmia joko sijoituksen, kaapeloinnin tai toiminnan suhteen.
Joissain tapauksissa liian matalalle painettu diskantin jakotaajuus jyrkemmällä suodatuksella on aiheuttanut ongelmia ( kuten tässä jutussa kerrotaan ). Joskus oven läpivienneistä kaapelien vieminen on liian iso työ asiakkaan budjettiin nähden ja erillissarjassa on vain iso laatikkosuodin joka vaatisi kaapelin viennin oven ja auton välillä koska midbasso on ovessa ja diskantti A-pilarissa.
Näillä passiivisuotimilla olemme ratkaisseet moneen kertaan nämä ongelmat kohtuulliseen hintaan. Samat suodinkomponentit toimivat myös erinomaisesti FA 25th kaiutinsarjan kanssa. Päätimme tehdä näitä suotimia myös erikseen myyntiin. Suotimien rakenne on yksinkertainen.
Sekä diskantille että midbassolle käytämme kaapeloinnissa 0.75 mm² OFC-kuparikaapelia joka on notkeakuorista ja hyvää kaapelia. Kummassakin suotimessa – kaapeli toimittaa myös vedonpoistajan virkaa, kun se kiinnitetään hyvälaatuisella liimakutistesukalla komponentteihin tinattuun + kaapeliin heti komponentin jälkeen. Suojakoteloita tai paksuja kutistesukkia emme laita kelan tai kondensaattorin päälle.Näin komponenttien jäähdytys toimii paremmin ja suotimet mahtuvat pienempään tilaan asennuspaikan suhteen.
Sekä midbasson että diskantin suodinyksikkö on helppo kiinnittää auton johtosarjoihin. Kutistesukkien päältä voidaan kiinnitys tehdä nippusiteillä tai halutessa johtosarjateipillä pidemmältäkin matkalta. Kelan voi toki kiinnittää nippusiteellä tai useammalla myös ilmareiästään ja kondensaattorin myös kondensaattorin päältäkin. Joten helppoja kiinnitystapoja on monia. Varsinkin kun osat ovat niin kevyitä että kiinnitys on helppo toteuttaa riittävän tukevasti.
Ominaisuudet:
- passiivijakosuotimet 2-tie erillissarjalle
- 2x midbasson suodin
- 2x diskantin suodin
- jakojyrkkyys 6 dB/oct
- midbasson suotimina Intertechnik ilmasydänkelat
- diskantin suotimina Audyn MKP kondensaattorit
- molemmin puolin komponentteja on noin 20 cm kaapelia
- kaapeli 0.75 mm² OFC-kuparikaapelia
- suodinkelan halkaisija: 25 mm
- suodinkelan korkeus ( sis. alla olevan kaapelin ): 15 mm
- midbasson suotimen paino: noin 30 grammaa / kpl
- suodinkondensaattorin halkaisija ( sis. sivussa olevan kaapelin ): 21 mm
- suodinkondensaattorin pituus: 31 mm
- diskantin suotimen paino: noin 20 grammaa / kpl
Suotimen käyttöohje
- Kumpi tahansa puoli suotimesta voi olla IN tai OUT, toimivat molemmin päin
- Harmaa punaisella raidalla on +
- Harmaa on –
- Kiinnitä suotimet jotenkin johonkin kuten kaikki suotimet, älä jätä roikkumaan johtojen varaan elementin liittimistä.
KOKEILE diskantin vaiheenkääntöä AINA kun asennat uusia kaiuttimia ja/tai suotimia järjestelmään.
Kuuntele musiikkia missä on naislaulajan ääntä. Kuuntele millä korkeudella laulajan ääni on stereokuvassa ja sitä miten tarkalta ja selkeältä keskialue kuulostaa. Käännä diskantin kaapelit toisin päin suotimesta. Eli vaihda punaraitainen diskantin -kaapeliin ja harmaa diskantin + kaapeliin. Kuuntele samaa kappaletta uudestaan. Jos kuulosti paremmalta, jätä kaapelit näin päin. Jos huonommalta, käännä ne takaisin kuten olivat alunperinkin.
