Kuvaus
PHD Audio FB 5.1 Kit on 5.25″ 2-tie erillissarja vähän vaativampaan käyttöön.
Vuonna 1990 perustettu PHD Audio valmistaa edelleenkin jokaisen kaiutinelementin alusta loppuun asti omassa tehtaassaan Italiassa. FB-mallisarjassa on valinnanvaraa vaativammallekin harrastajalle.
- 2-tie erillissarjoja on tarjolla 4″, 5.25″, 6.5″ ja 6×9″ koossa.
- 3-tie erillissarjoja löytyy 5.25″, 6.5″ ja 6×9″ midbassolla sekä 2.5″ ja 4″ keskiäänillä.
- Irtoelementeistä löytyvät keskiääni/midbasso elementit 4″, 5.25″, 6.5″ ja 6×9″ koossa, 2.5″ laajakaistaelementti sekä 1″ diskanttielementti.

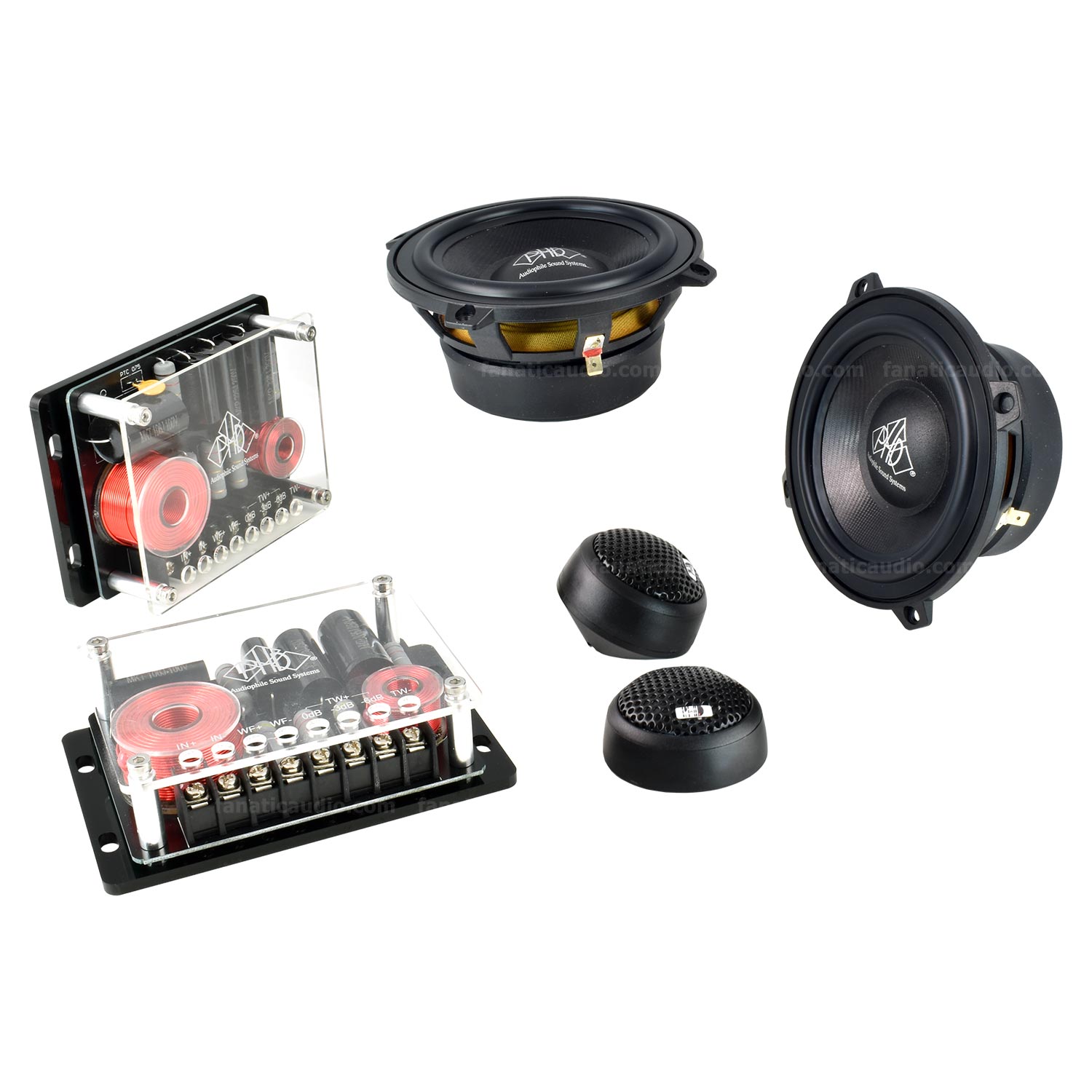

PHD Audio FB 5.1 Kit on 2-tie erillissarja jossa on 1″ diskantit, 5.25″ midbasso/keskiäänielementit ja jakosuotimet. Tämän sarjan suotimena toimii PHD Audio 2-WAY Xvr joka sisältää 12 dB/oct ylipäästösuotimen, suojapiirin ja 3-portaisen tasonsäädön diskantille sekä 12dB/oct alipäästösuotimen midbassolle. Jakosuotimessa käytetään epäsymmetristä jakoa diskantin ja midbasson välillä mahdollisimman tasaisen vasteen aikaan saamiseksi. Tästä on lisää tarinaa jakosuotimen omalla tuotesivulla TÄÄLLÄ.

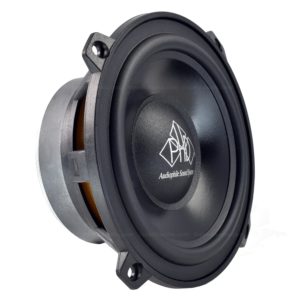

Tarkan basso- ja keskiäänitoiston mahdollistamiseksi tarvitaan tukeva runko. Joka on takaa hyvin avoin ja häiritsee kartion liikettä mahdollisimman vähän. PHD Audion omaa tuotantoa oleva komposiittivalurunko on tehty mahdollisimman avoimeksi, kuitenkin niin että sen tukevuus säilyy hyvänä. Rungon läpi tuodut liitännät jättävät ilma-aukot avoimiksi eivätkä häiritse ilmankulkua elementin takapuolella.
Oletko kyllästynyt siihen, että kaiuttimien liittimet ovat aina “väärän kokoisia”, eikä niihin ole sopivia liittimiä? Kaikki PHD Audion koaksiaalit, midbassot, keskiäänielementit ja laajakaistat käyttävät järeämpiä liittimiä. Sekä plus että miinus liitäntä on standardikokoinen 6.3 x 0.8 mm lattaliitin. Hyvälaatuinen abikon tai würthin lattaliitin tarttuu terminaaliin kunnolla ja varmistaa hyvän kontaktin. Elementin kullatut kaapeliliitännät ovat kiinnitettynä rungon läpi, joten myös terminaalin kiinnitys elementtiin on tukeva.
Yläripustus on HBNR-kumia ( Hydrogenated Nitrile Rubber ). Niin kuin kaikissa PHD Audion kaiutinelementeissä. Materiaali on yksi arvokkaimpia kumilaatuja, mutta sillä on erinomaisia ominaisuuksia juuri kaiuttimen ripustuskäytössä. Mekaaninen kestävyys, kulutuskestävyys, kemikaalien kestävyys, joustavuus ja lämpötilankesto ( -40 – +160 ° ) ovat kaikki erinomaisella tasolla.
Puhekelan tuuletusta varten magneetin keskipaalussa on tuuletusaukko. Kartio on lasikuitukartio joka on laminoitu PHD Audion omalla seoksella ja valmistetaan PHD Audion omassa tuotantolaitoksessa. Alaripustus on lineaarinen ripustus.
Kaikissa PHD Audio koaksiaaleissa, keskiäänissä, laajakaistoissa ja midbassoissa on rungon suunnittelussa mietitty myös asentamista. Kiinnitysruuvit eivät tule ripustuksen päälle vaan kiinnitysreikien sijainti on sellainen, että kaiuttimen saa kiinnitettyä järkevän kokoisilla ruuveilla helposti.
Diskanttielementtinä on PHD Audio 1.1 TWE. Silkkikalottidiskantti 1″ kalotilla on rakenteeltaan hieman tavanomaisesta poikkeava. Elementistä on tehty syvyyssuuntaan hyvin litteä. Sen asennussyvyys ilman asennuskuppeja on vain muutamia millejä. Tämä tekee elementistä helpon asennettavan lähes mihin tahansa peilikolmioon tai a-pilariin jos halutaan tehdän yksinkertainen upotusasennus.
Diskantille on mukana myös pinta-asennuskuppi sekä kulma-asennuskuppi. Myös nämä asennuskupit ovat PHD Audion omaa valmistusta, sovitus elementin ja kuppien välillä on niin jämäkkä, että se ei taatusti helise eikä kolise.
Tämän erillissarjan tosielämän herkkyys on yllättävän hyvä. Yksinkertainen rakenne joka on tehty erittäin laadukkaasti, ja elementtien todella tehokas magnetisointi parantavat herkkyyttä.
Toki tämä sarja niinkuin lähes kaikki muutkin, soi vielä entistäkin paremmin erillisen laadukkaan vahvistimen perässä. Suosittelemme hyvälaatuista vahvistinta joka antaa todellista tehoa 50-150 wattia per kanava.
Ominaisuudet:
- 5.25″ 2-tie erillissarja
- impedanssi 4 Ω
- 5.25″ midbassoelementti
- 1″ silkkikalottidiskantti
- tehonkesto 60 W RMS, 120 W Peak
- toistoalue: 45 – 20 000 Hz
- herkkyys: 89 dB/1W/1m
- midbasson puhekelan halkaisija 25 mm ( 1″ )
- midbassossa komposiittivalurunko
- midbassossa erikoisseoksella laminoitu lasikuitukartio
- midbassossa HNBR-kumiripustus
- midbassossa lineaarinen alaripustus
- diskantissa erittäin matala upotussyvyys
- diskantille mukana pinta- ja kulma-asennuskuppi
- jakosuotimessa diskantin suojapiiri
- jakosuotimessa diskantin tasonsäätö 0, -3 ja -6 dB
- diskantin ylipäästö: 4200 Hz / 12 dB/oct
- midbasson alipäästö: 3000 Hz / 12 dB/oct
- midbasson asennusaukon halkaisija: 118 mm
- midbasson ulkolaipan halkaisija: 132 mm
- midbasson ulkolaipan halkaisija kiinnityskorvakoiden kohdalta: 149 mm
- midbasson asennussyvyys: 58 mm
- midbasson magneetin halkaisija: 85 mm
- midbasson magneetin halkaisija kumisuojan kanssa: 90 mm
- diskantin asennusaukon halkaisija: 44.5 mm
- diskantin ulkolaipan halkaisija: 48.5 mm
- diskantin asennussyvyys: 7 mm
- diskantin magneetin halkaisija: 33 mm
- jakosuotimen mitat LxKxP: 130 x 40 x 87 mm
- sarja EI SISÄLLÄ RITILÖITÄ midbassolle. Lisävarusteritilä on PDH Audio GRILL 5.
HUOMIO! PHD Audion erillissarjat toimitetaan pakattuna komponenttikohtaisesti. Midbassot ovat omassa laatikossaan, diskantit ja diskanttien asennuskupit omassa laatikossaan. Passiivisarjojen jakosuotimet ovat myös omissa laatikoissaan. Mukana ei ole muita asennustarvikkeita.
Katso suomenkielinen esittelyvideomme PHD-kaiuttimien asennuksesta.
