Kuvaus

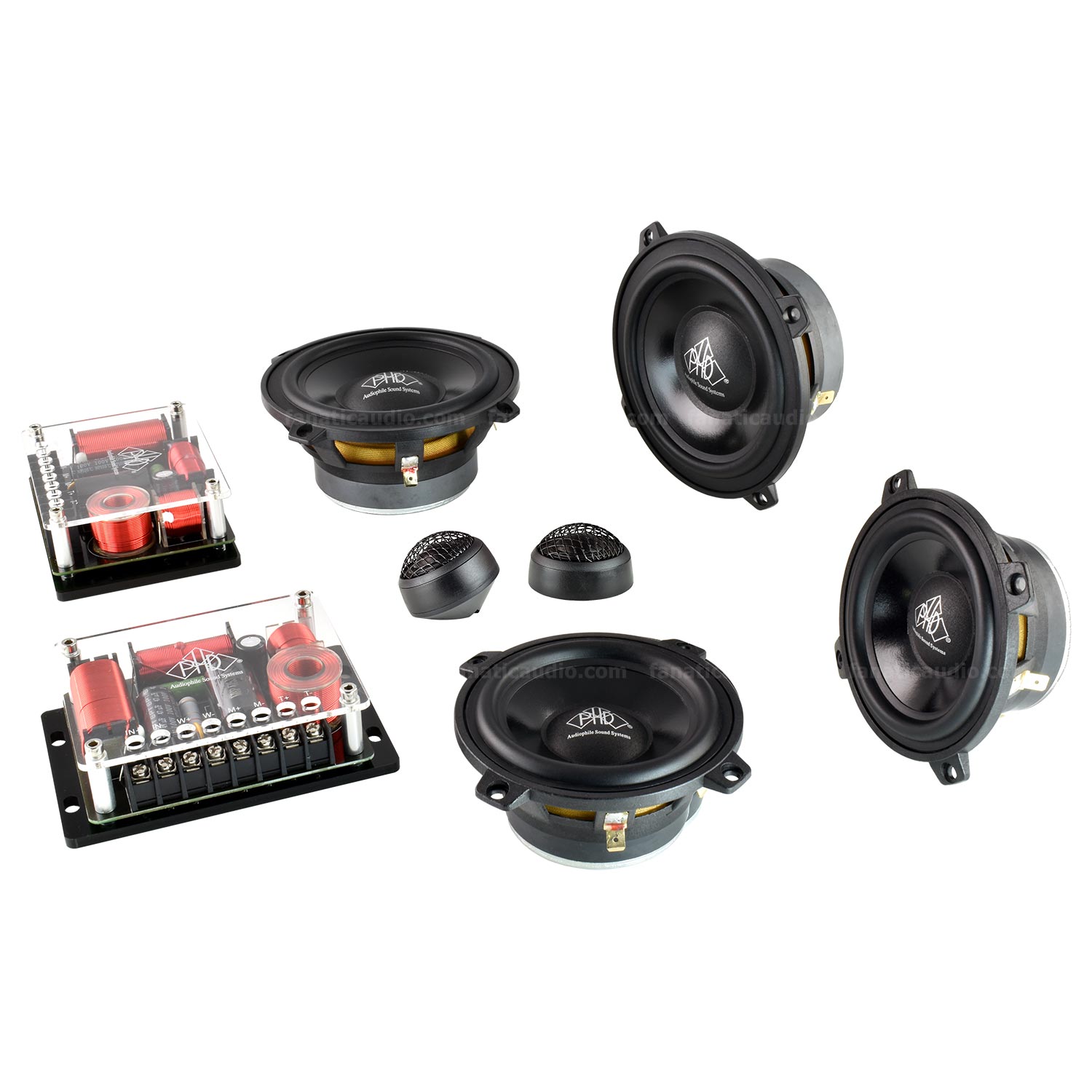

PHD Audio CF 5.4.1 Kit on 3-tie erillissarja 5.25″ midbassolla, 4″ keskiäänellä ja 1″ diskantilla.
Vuonna 1990 perustettu PHD Audio valmistaa edelleenkin jokaisen kaiutinelementin alusta loppuun asti omassa tehtaassaan Italiassa. CF-mallisarjassa on todellakin valinnanvaraa.
- Koaksiaalikaiuttimista löytyvät koot 4″, 5.25″, 6.5″ ja 6×9″.
- 2-tie erillissarjoja on tarjolla 3″, 4″, 5.25″ ja 6.5″ koossa.
- 3-tie erillissarjoja löytyy 5.25″ ja 6.5″ midbassolla sekä 3″ että 4″ keskiäänellä.
- Irtoelementeistä löytyvät keskiääni/midbasso elementit 3″, 4″, 5.25″ ja 6.5″ koossa sekä 1″ diskanttielementti.

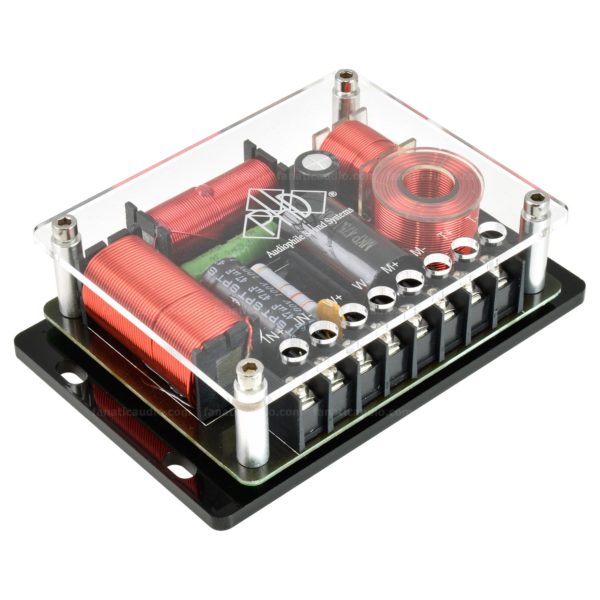

PHD Audio CF 5.4.1 Kit on 3-tie erillissarja jossa on 1″ diskantit, 4″ keskiäänielementit ja 5.25″ midbassot. Lisänä passiiviset 3-tie jakosuotimet. Tämän sarjan suotimena toimii PHD Audio 3-WAY Xover joka sisältää 12 dB/oct ylipäästösuotimen ja suojapiirin diskantille, 12 dB/oct kaistanpäästösuotimen keskiäänelle ja 12dB/oct alipäästösuotimen midbassolle.
Tarkan basso- ja keskiäänitoiston mahdollistamiseksi tarvitaan tukeva runko. Joka on takaa hyvin avoin ja häiritsee kartion liikettä mahdollisimman vähän. PHD Audion omaa tuotantoa oleva komposiittivalurunko on tehty mahdollisimman avoimeksi, kuitenkin niin että sen tukevuus säilyy hyvänä. Rungon läpi tuodut liitännät jättävät ilma-aukot avoimiksi eivätkä häiritse ilmankulkua elementin takapuolella.
Oletko kyllästynyt siihen, että kaiuttimien liittimet ovat aina “väärän kokoisia”, eikä niihin ole sopivia liittimiä? Kaikki PHD Audion koaksiaalit, midbassot, keskiäänielementit ja laajakaistat käyttävät järeämpiä liittimiä. Sekä plus että miinus liitäntä on standardikokoinen 6.3 x 0.8 mm lattaliitin. Hyvälaatuinen abikon tai würthin lattaliitin tarttuu terminaaliin kunnolla ja varmistaa hyvän kontaktin. Elementin kullatut kaapeliliitännät ovat kiinnitettynä rungon läpi, joten myös terminaalin kiinnitys elementtiin on tukeva.
Yläripustus on HBNR-kumia ( Hydrogenated Nitrile Rubber ). Niin kuin kaikissa PHD Audion kaiutinelementeissä. Materiaali on yksi arvokkaimpia kumilaatuja, mutta sillä on erinomaisia ominaisuuksia juuri kaiuttimen ripustuskäytössä. Mekaaninen kestävyys, kulutuskestävyys, kemikaalien kestävyys, joustavuus ja lämpötilankesto ( -40 – +160 ° ) ovat kaikki erinomaisella tasolla.
Puhekelan tuuletusta varten midbasson magneetin keskipaalussa on tuuletusaukko. Midbasson ja keskiäänen kartio on puristettu selluloosakartio, joka on pinnoitettu ja laminoitu
Kaikissa PHD Audio koaksiaaleissa, keskiäänissä, laajakaistoissa ja midbassoissa on rungon suunnittelussa mietitty myös asentamista. Kiinnitysruuvit eivät tule ripustuksen päälle vaan kiinnitysreikien sijainti on sellainen, että kaiuttimen saa kiinnitettyä järkevän kokoisilla ruuveilla helposti.
PHD Audion omalla seoksella kestämään kosteutta. Alaripustus on lineaarinen ripustus. Diskanttielementtinä on PHD Audio 1.1 TWE Suomi-edition. Silkkikalottidiskantti 1″ kalotilla on rakenteeltaan hieman tavanomaisesta poikkeava. Elementistä on tehty syvyyssuuntaan hyvin litteä. Sen asennussyvyys ilman asennuskuppeja on vain muutamia millejä. Tämä tekee elementistä helpon asennettavan lähes mihin tahansa peilikolmioon tai a-pilariin jos halutaan tehdän yksinkertainen upotusasennus.
PHD CF 5.4.1 Kit erillissarja soinnissa on musikaalisuutta ja rikkautta. Varsinkin keskiäänialue ja yläpää ovat huikeita tässä hintaluokassa. Raskainkin kitarariffi soi upealla voimalla ilman pienintäkään rasittavuutta. Emme uskoneet itsekään miten hyvä näin yksinkertaisesti toteutettu sarja voi olla, ennenkuin sen testasimme. Salaisuus on toteutuksen laadussa ja kaiuttimien suunnittelun taiteessa jonka valmistaja todellakin osaa.
Diskantille on mukana myös pinta-asennuskuppi sekä kulma-asennuskuppi. Myös nämä asennuskupit ovat PHD Audion omaa valmistusta, sovitus elementin ja kuppien välillä on niin jämäkkä, että se ei taatusti helise eikä kolise.
Tämän erillissarjan tosielämän herkkyys on yllättävän hyvä. Yksinkertainen rakenne joka on tehty erittäin laadukkaasti, ja elementtien todella tehokas magnetisointi parantavat herkkyyttä.
Toki tämä sarja niinkuin lähes kaikki muutkin, soi vielä entistäkin paremmin erillisen laadukkaan vahvistimen perässä. Suosittelemme hyvälaatuista vahvistinta joka antaa todellista tehoa 50-150 wattia per kanava.
Ominaisuudet:
- 3-tie erillissarja
- impedanssi 4 Ω
- 5.25″ midbassoelementti
- 4″ keskiäänielementti
- 1″ silkkikalottidiskantti
- tehonkesto 50 W RMS, 100 W Peak
- toistoalue: 60 – 20 000 Hz
- herkkyys: 89 dB/1W/1m
- midbasson ja keskiäänen puhekelan halkaisija 25 mm ( 1″ )
- midbassossa ja keskiäänessä komposiittivalurunko
- midbassossa ja keskiäänessä puristettu ja käsitelty paperikartio
- midbassossa ja keskiäänessä HNBR-kumiripustus
- midbassossa ja keskiäänessä lineaarinen alaripustus
- diskantissa erittäin matala upotussyvyys
- diskantille mukana pinta- ja kulma-asennuskuppi
- jakosuotimessa diskantin suojapiiri
- diskantin ylipäästö: 3500 Hz, 12 dB/oct
- keskiäänielementin alipäästö: 3500 Hz, 12 dB/oct
- keskiäänen ylipäästö: 500 Hz, 12 dB/oct
- midbasson alipäästö: 500 Hz, 12 dB/oct
- midbasson asennusaukon halkaisija: 118 mm
- midbasson ulkolaipan halkaisija: 131 mm
- midbasson ulkolaipan halkaisija korvakoiden kohdalta: 149 mm
- midbasson asennussyvyys: 53 mm
- midbasson magneetin halkaisija: 86 mm
- keskiäänen asennusaukon halkaisija: 98 mm
- keskiäänen ulkolaipan halkaisija: 106 mm
- keskiäänen ulkolaipan halkaisija korvakoiden kohdalta: 124 mm
- keskiäänen upotussyvyys: 41 mm
- keskiäänen magneetin halkaisija: 70 mm
- diskantin asennusaukon halkaisija: 44.5 mm
- diskantin ulkolaipan halkaisija: 48.5 mm
- diskantin asennussyvyys: 7 mm
- diskantin magneetin halkaisija: 33 mm
- jakosuotimen mitat LxKxP: 130 x 40 x 87 mm
- sarja EI SISÄLLÄ RITILÖITÄ midbassolle eikä keskiäänelle. Lisävarusteritilä midbassolle on PHD Audio GRILL 5. Keskiäänelle PHD Audio GRILL 4.
Katso suomenkielinen esittelyvideomme PHD-kaiuttimien asennuksesta.
